QJB型焊接式球形接頭是由殼體，球體，密封圈組成。接頭兩端采用焊接方式進行連接。本體的內部結構和法蘭式球形接頭的結構是一樣的，同樣都是在工作過程中，球體嵌套在殼體內部，二者之間由橡膠密封圈密封連接。
【產品名稱】：QJB型焊接球形接頭（E球形補償接頭）
【產品別名】：焊接球形接頭 球形補償接頭
【產品規格】：【DN50mm-DN1200mm】
【產品壓力】：1.0-2.5MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-40度至80度
在線咨詢
購買熱線：021-6999-0533
QJB型焊接式球形接頭球體在使用過程中可以在一定范圍內進行自由轉動，能夠?qū)崿F(xiàn)管道的角向位移的補償。適用于出現角向位移的管道，方便施工。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
1 角向位移補償量大，使用壽命長。
2 材質優良，運行穩定。
3 本產品能夠有效地起到保護管線避免受到地陷帶來的不良影響。
讓江海兒女共飲長江水的目標實現后，南通市區供水量突飛猛長，新建的崇海水廠一期從建成之日起就是滿負荷運轉，為確保區域供水量足質優，崇海水廠二期已進場施工。
眼前在建的是庫容5萬方的清水池，用于臨時儲存制好的水，再轉供至各縣區。池底的面積相當于36個籃球場大小，總計要用1.6萬立方混凝土和2000多噸鋼材。為了抓緊工期，目前工地上挖掘機取土和池底混凝土澆筑都是同步施工。
上海環靜生產的QJB型焊接式球形接頭球體在使用過程中可以在一定范圍內進行自由轉動，能夠?qū)崿F(xiàn)管道的角向位移的補償。適用于出現角向位移的管道，方便施工。該管線使用了環靜補償器之后能夠大大提高管線的運行的穩定性和持久性，大幅度降低管道運行過程中發生事故的幾率。
清水池竣工后，沙濾池、沉淀池等深度處理項目都將陸續開工。整個二期工程概算投資4.3億元，供水規模40萬噸，預計今年年底竣工驗收。
請點擊圖片看大圖

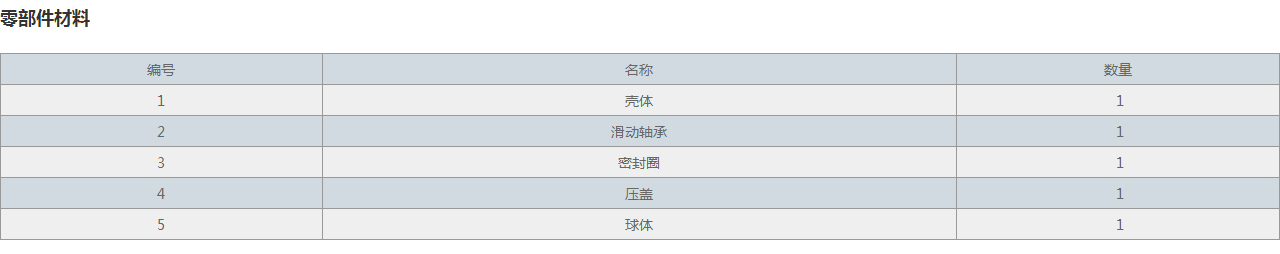

| 編號 | 名稱 | 數量 |
| 1 | 殼體 | 1 |
| 2 | 滑動軸承 | 1 |
| 3 | 密封圈 | 1 |
| 4 | 壓蓋 | 1 |
| 5 | 球體 | 1 |
請點擊圖片看大圖

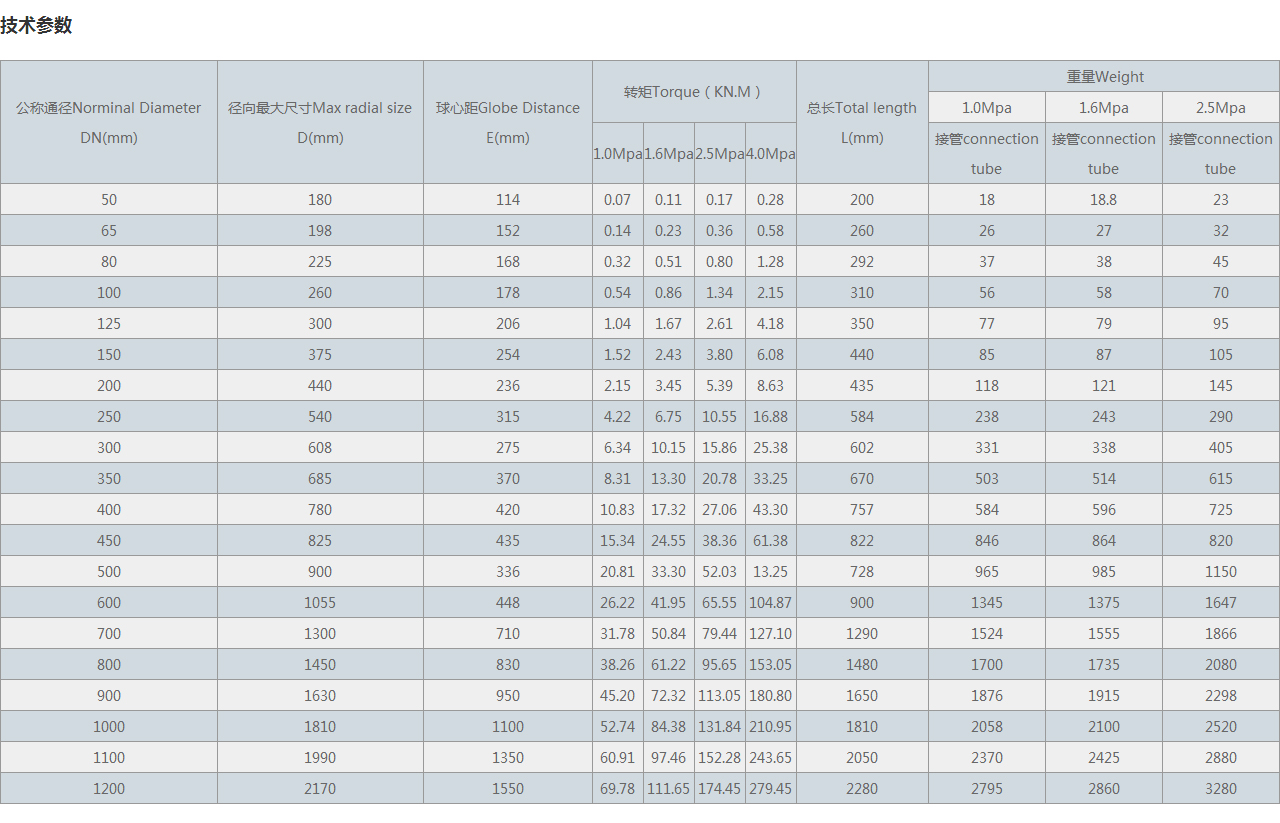

| 公稱通徑Norminal Diameter DN(mm) | 徑向很大尺寸Max radial size D(mm) | 球心距Globe Distance E(mm) | 轉矩Torque（KN.M） | 總長Total length L(mm) | 重量Weight | |||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | ||||||||
| 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | 接管connection tube | 接管connection tube | 接管connection tube | ||||
| 50 | 180 | 114 | 0.07 | 0.11 | 0.17 | 0.28 | 200 | 18 | 18.8 | 23 |
| 65 | 198 | 152 | 0.14 | 0.23 | 0.36 | 0.58 | 260 | 26 | 27 | 32 |
| 80 | 225 | 168 | 0.32 | 0.51 | 0.80 | 1.28 | 292 | 37 | 38 | 45 |
| 100 | 260 | 178 | 0.54 | 0.86 | 1.34 | 2.15 | 310 | 56 | 58 | 70 |
| 125 | 300 | 206 | 1.04 | 1.67 | 2.61 | 4.18 | 350 | 77 | 79 | 95 |
| 150 | 375 | 254 | 1.52 | 2.43 | 3.80 | 6.08 | 440 | 85 | 87 | 105 |
| 200 | 440 | 236 | 2.15 | 3.45 | 5.39 | 8.63 | 435 | 118 | 121 | 145 |
| 250 | 540 | 315 | 4.22 | 6.75 | 10.55 | 16.88 | 584 | 238 | 243 | 290 |
| 300 | 608 | 275 | 6.34 | 10.15 | 15.86 | 25.38 | 602 | 331 | 338 | 405 |
| 350 | 685 | 370 | 8.31 | 13.30 | 20.78 | 33.25 | 670 | 503 | 514 | 615 |
| 400 | 780 | 420 | 10.83 | 17.32 | 27.06 | 43.30 | 757 | 584 | 596 | 725 |
| 450 | 825 | 435 | 15.34 | 24.55 | 38.36 | 61.38 | 822 | 846 | 864 | 820 |
| 500 | 900 | 336 | 20.81 | 33.30 | 52.03 | 13.25 | 728 | 965 | 985 | 1150 |
| 600 | 1055 | 448 | 26.22 | 41.95 | 65.55 | 104.87 | 900 | 1345 | 1375 | 1647 |
| 700 | 1300 | 710 | 31.78 | 50.84 | 79.44 | 127.10 | 1290 | 1524 | 1555 | 1866 |
| 800 | 1450 | 830 | 38.26 | 61.22 | 95.65 | 153.05 | 1480 | 1700 | 1735 | 2080 |
| 900 | 1630 | 950 | 45.20 | 72.32 | 113.05 | 180.80 | 1650 | 1876 | 1915 | 2298 |
| 1000 | 1810 | 1100 | 52.74 | 84.38 | 131.84 | 210.95 | 1810 | 2058 | 2100 | 2520 |
| 1100 | 1990 | 1350 | 60.91 | 97.46 | 152.28 | 243.65 | 2050 | 2370 | 2425 | 2880 |
| 1200 | 2170 | 1550 | 69.78 | 111.65 | 174.45 | 279.45 | 2280 | 2795 | 2860 | 3280 |
